IC卡层控型电梯控制系统
一、 系统概述
高深IC卡层控型电梯控制系统是通过无源触点接管原电梯系统按键的智能控制系统,装在轿厢内,只有通过使用IC卡才能到达要去的楼层,刷卡直达,无需按键,其它非授权用户在轿厢内无法按楼层按键,从而提高了物业管理的安全性。同时又起到了电梯省电省空耗的环保作用,也减少了电梯按键的使用(用户刷卡后自动登记用户目的楼层,无需用户按键),从而延长了电梯使用寿命,加强了传统安全管理系统中管理的薄弱的一面,提高了物业的安全等级。
二、 系统功能及特点
2.1 硬件设备功能特点介绍
2.1.1 通过楼层扩展板扩展控制楼层,1个控制器最多带4个楼层扩展板控制64个楼层。楼层扩展灵活方便,增加楼层控制,无需要任何设置,系统自动适应,无需拨码开关等设置;
2.1.2 控制系统使用无源节点连接,与原电梯系统完全隔离,不会对电梯原有性能产生任何影响,当消防信号输入或者控制系统掉电时,控制系统自动脱离,电梯恢复为普通电梯正常使用;
2.1.3 每个用户可以设置不同权限,可以授权用户一个楼层权限、多层楼层权限,或者全部楼层权限。单层权限卡刷卡直达,无需按键;
2.1.4 时间权限设置,可设置不同用户在不同时间段内使用电梯;
2.1.5 IC写卡模式,发行卡片数量不受限制,系统存储1万条黑名单,1万条刷卡记录;
2.1.6 可通过密码乘梯,不同的密码可设置不同的楼层权限,每个控制器最多存储1万条密码;
2.1.7 支持收费功能,支持按次收费,卡内无钱或超过时间未延时的不允许使用电梯;
2.1.8 丢失卡片挂失方便灵活,无需联网,使用挂失母卡或者智能数据采集挂失,一般情况下挂失母卡能满足绝大部分情况,一次能挂失135张卡;
2.1.9 可通过软件远程开放电梯楼层
2.1.10 具有消防联动功能,消防状态下,系统自动恢复到电梯原有状态。预留消防信号输入口;
2.1.11 系统在出现故障或停止使用(如检修)时,不影响电梯原来功能的正常使用;
2.1.12 核心元器件都采用原装进口芯片,保证系统的长期稳定;
2.1.13 电路板采用防水,防潮,防尘设计,不会因为潮湿的空气,或多尘埃环境造成设备的损坏;
2.1.14 所有设备保修二年。
2.2 软件功能特点
2.2.1 多用户管理机制,不同用户可分配不同的操作权限
2.2.2 简单易用的操作界面,任何人只要会操作电脑,稍作学习就可以操作电梯管理软件。
2.2.3 灵活的发卡功能,可以灵活设置每张卡片的楼层权限,以及使用期限.
2.2.5 可通过数据采集器或联网与电梯控制器通讯,设置各种参数
2.2.6 更多软件功能请参考软件操作说明书.
2.2.7 部分软件界面
登录界面:

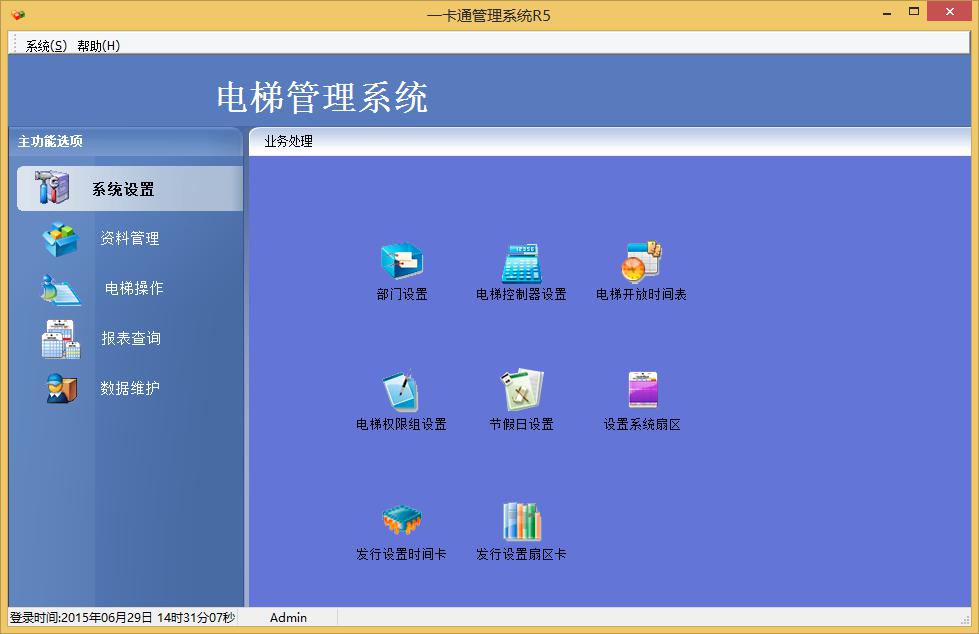

主界面:

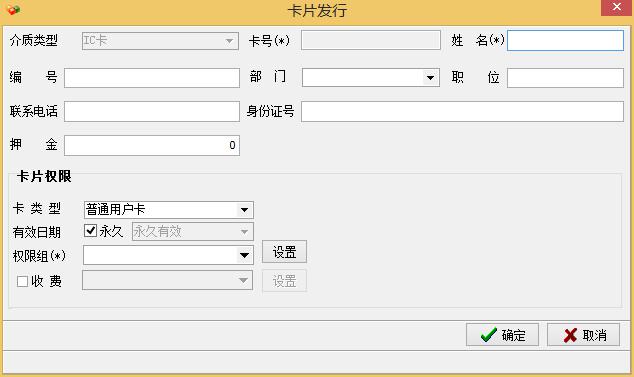

发卡界面:
电梯通讯界面:
三、 系统设备相关参数
联网数量 | 60000 |
存储容量 | 2万,(卡资料和记录总量,两者可根据实际使用调整)系统默认:卡资料和密码1万,记录1万 |
通信接口 | RS485,TCP |
通信速率 | RS485:9600bps(1000米) |
控制楼层 | 每增加1楼层扩展板控制16层楼,最大可以驱动4个楼层扩展板控制64层楼 |
工作电压 | 24V直流 |
工作电流 | 正常工作约150mA(不含楼层扩展板) |
工作温度 | -10~70℃ |
工作湿度 | 15~95% |
时间权限 | (1)每张卡都可设置使用电梯的时间段,按周循环(2)每个电梯有13组时间表 |
输入输出 | (1)带1~2个M1读卡器或者1~2个EM读卡器 (2) 1路消防输入端子 |
读卡类型 | 任意IC卡,ID卡,视读卡器类型而定 |
四、 系统组成结构
IC卡层控型电梯控制系统包括 IC卡、发卡器、电梯控制器,楼层扩展板、电梯读头、管理软件、智能数据采集器及管理电脑。
非接触式IC卡:采用国际通用的 Philips Micfare-1 S50 卡。此卡共有 16 个扇区,电梯系统使用2个扇区,电梯楼层的权限即存贮在IC卡中。

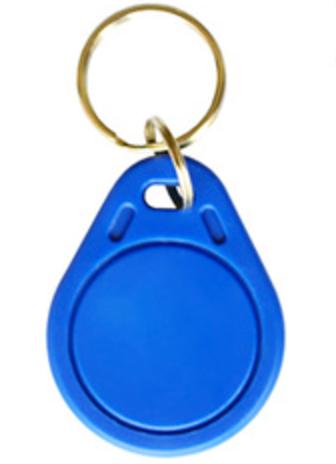

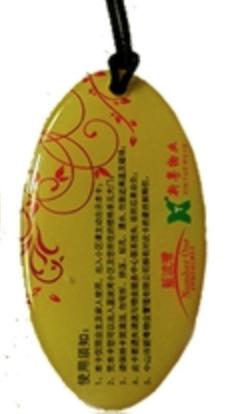

卡片样式1 卡片样式2 卡片样式3

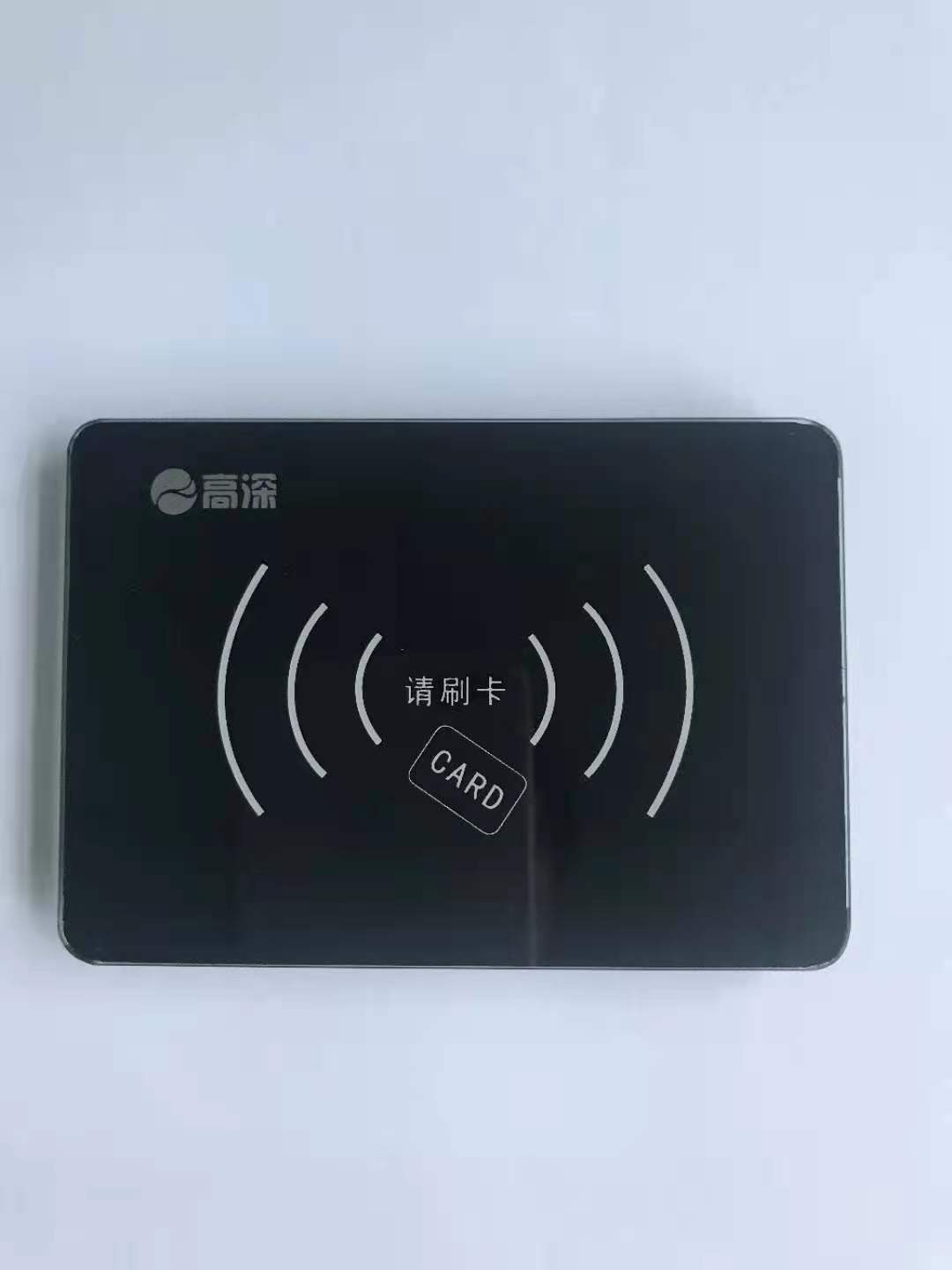

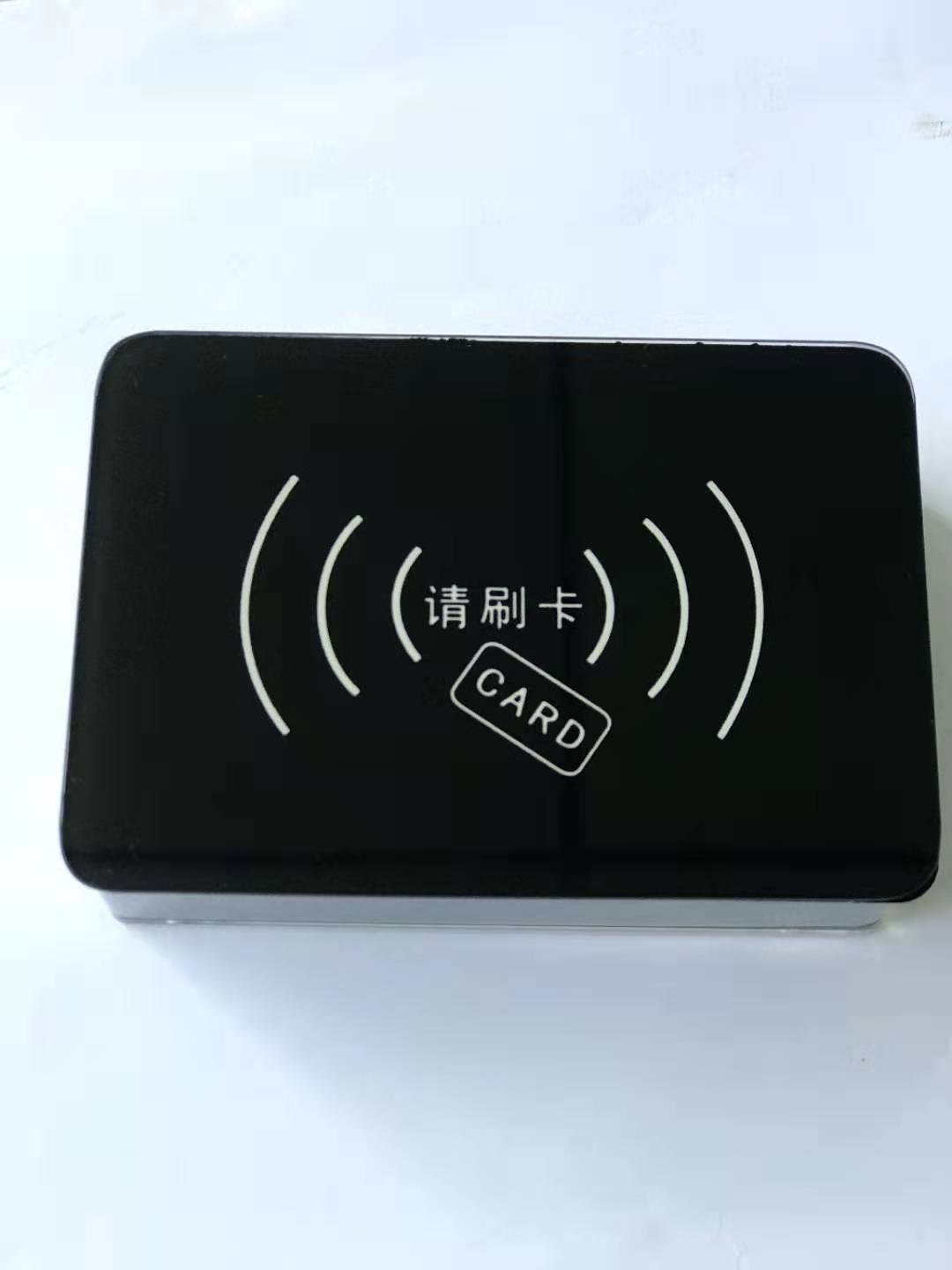

电梯读头:安装在电梯轿厢内的电梯操作面板上,读卡器通过射频信号同 IC 卡进行近距离通讯,并给 IC 卡上的芯片提供能量,系统通过读卡器对IC卡进行识别,有以下三种样式可选
钢化玻璃黑色读头

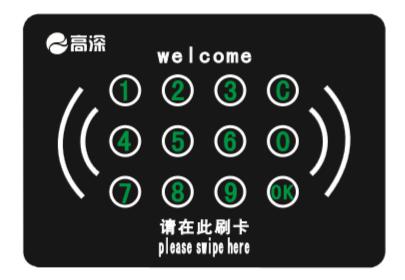

钢化玻璃触摸按键读头
电梯控制器:是 IC 卡控制器的主要控制模块,用于接收、识别、处理由读卡器传输的IC卡信息,并且对电梯内召按键进行控制;控制器与电梯采用干触点方式进行连接,故IC卡系统与电梯本身无电气连接,安全可靠;并且在特定条件下(如电梯维修、火警时)控制器也可以解除对电梯按键的控制。

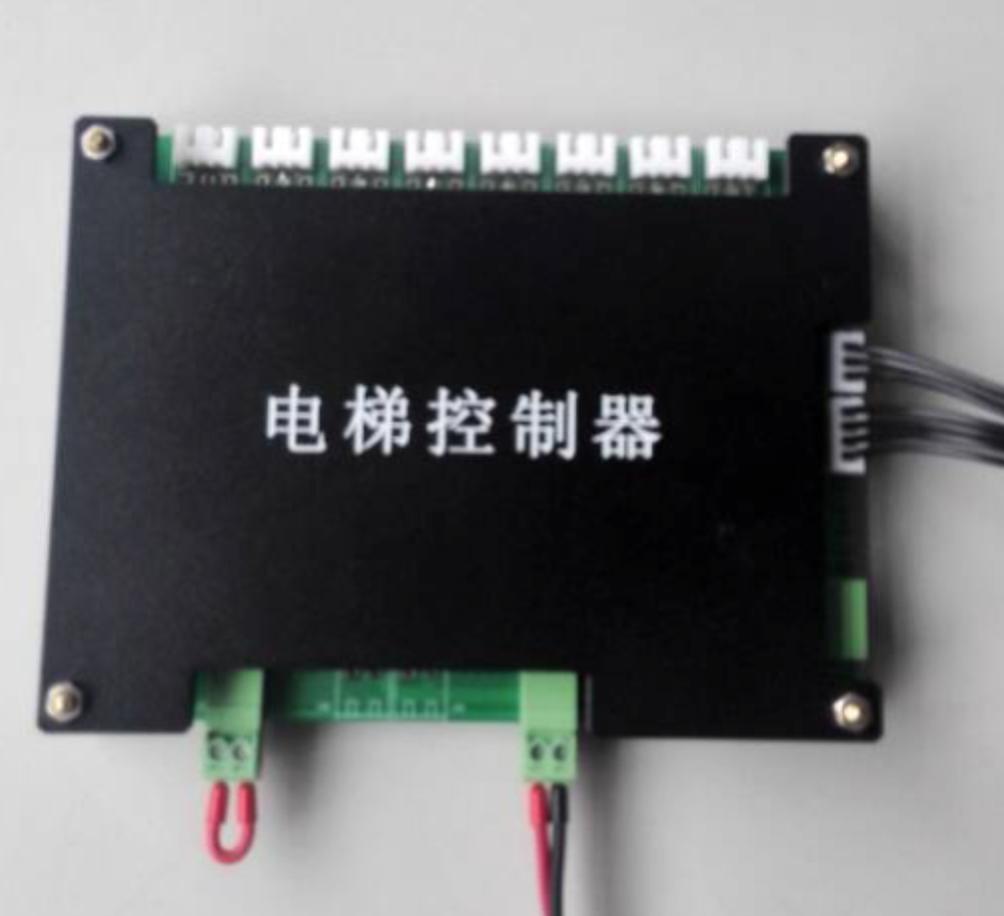

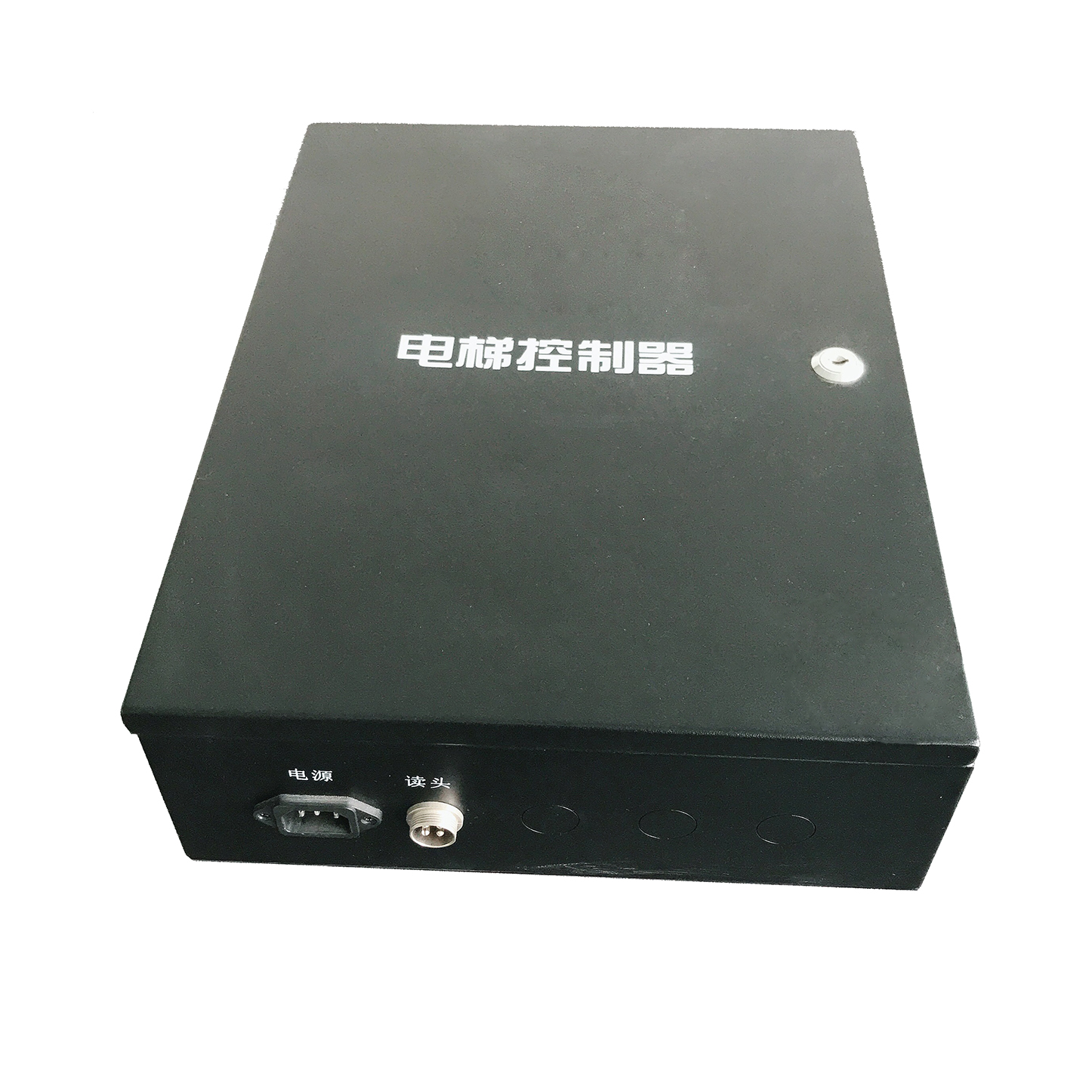

控制器1(操纵箱安装方式) 控制器2(有机箱,轿顶安装方式)
发卡器:一般一个物业管理处配备一台,也可以配置多台发卡器。电脑以RS232方式连接,管理软件通过它将卡片的权限等信息写到IC卡中。
IC卡发卡器
管理电脑:安装系统管理软件,是系统管理及信息处理的中心。系统管理软件有强大的数据操作功能,对卡片进行发行、修改权限、挂失、通行记录的统计等资料进行处理汇总均在管理中完成。
智能数据采集器:是管理软件与电梯控制器之间进行数据交换的载体,无须人工操作,自动识别设备,自动完成数据交换并且LED闪烁提示。
五、使用方式
5.1 运行过程
正常使用状态,电梯控制器将管制电梯,这时只有持卡用户才能使用电梯;并且,当持卡人的卡片是单层权限卡片时,用户在刷卡后电梯将直接登记相应的权限层;当持卡人的卡片是多层权限卡片时,用户在刷卡后可以选择按下电梯操纵盘上权限允许的楼层按键,无权限层按键依然无效。
物业保安人员和清洁人员持有高级用户卡,该卡可以开启所有楼层权限,方便该类人员自由使用电梯。
有访客来时, 访客先到前台接待处进行身份登记,前台确认身份后,可通过软件开放某个电梯的某个楼层的使用权限一段时间(时间可根据实际情况设置),然后访客进入电梯后只能按下要访问的楼层,其它楼层不能按
一般而言,电梯的公共楼层选层按键不会管制,故所有的人员在电梯轿厢内时,可选择电梯公共楼层按键,即人员在去往公共楼层里毋须刷卡。
5.2 特殊情况
5.2.1在特定的管理需要时,可设定某用户卡使用电梯的时间段,在时间段内用户可以刷卡使用电梯,时间段外无法刷卡.
5.2.2 管理人员可以针对任何指定的楼层发行管制卡,刷管制卡后,指定的楼层按键将被无条件禁用,即使刷用户卡也无法使用;再次刷管制卡后,被禁用的楼层按键又可恢复使用。
5.2.3 由于IC卡电梯控制系统可实现与消防信号的联动,故消防信号输入后,IC卡电梯智能控制系统停止工作,电梯恢复为普通电梯,以确保电梯在紧急情况下的紧急使用;当消防信号撤除后,IC卡电梯智能控制系统将自动运行管制电梯。而在梯检修状态时,可人工通过安装在电梯轿厢司机盒内的电源开关断开 IC卡电梯控制系统,当电梯检修完毕后,再由人工开启IC 卡管制状态。
5.3 收费模式
系统可实现2种方式的收费模式。
第一种:按次收费,这种模式下用户首先在物业管理处交一定数额的钱,卡内就会充入一定数额的次数,每次乘坐电梯刷一次卡就会扣去一次,当卡内次数为0的时候,就不能再乘坐电梯,必需到管理处再次充值以后才能使用;在这种方式下可以根据不同的方式设置不同的费率,如可以按照层数的高低设置不同的费率.
第二种:按时间段收费,这种方式下客户可根据自己的需要来设定用户卡的有效期,例如,用户交了一个月的管理费,那么就可以给他的卡开通一个月的权限,一个月以后,卡片失效,用户将不能继续刷卡乘梯,必需到管理处交钱延期才能继续使用。
5.4 卡片挂失
4.1. 业主卡片丢失后可到管理处挂失卡片,管理处挂失卡片时生成黑名单,将黑名单通过挂失母卡或者高深智能数据采集器下载到IC电梯控制器,则被挂失卡成为不可使用的废卡;
4.2 管理处补发业主新卡。

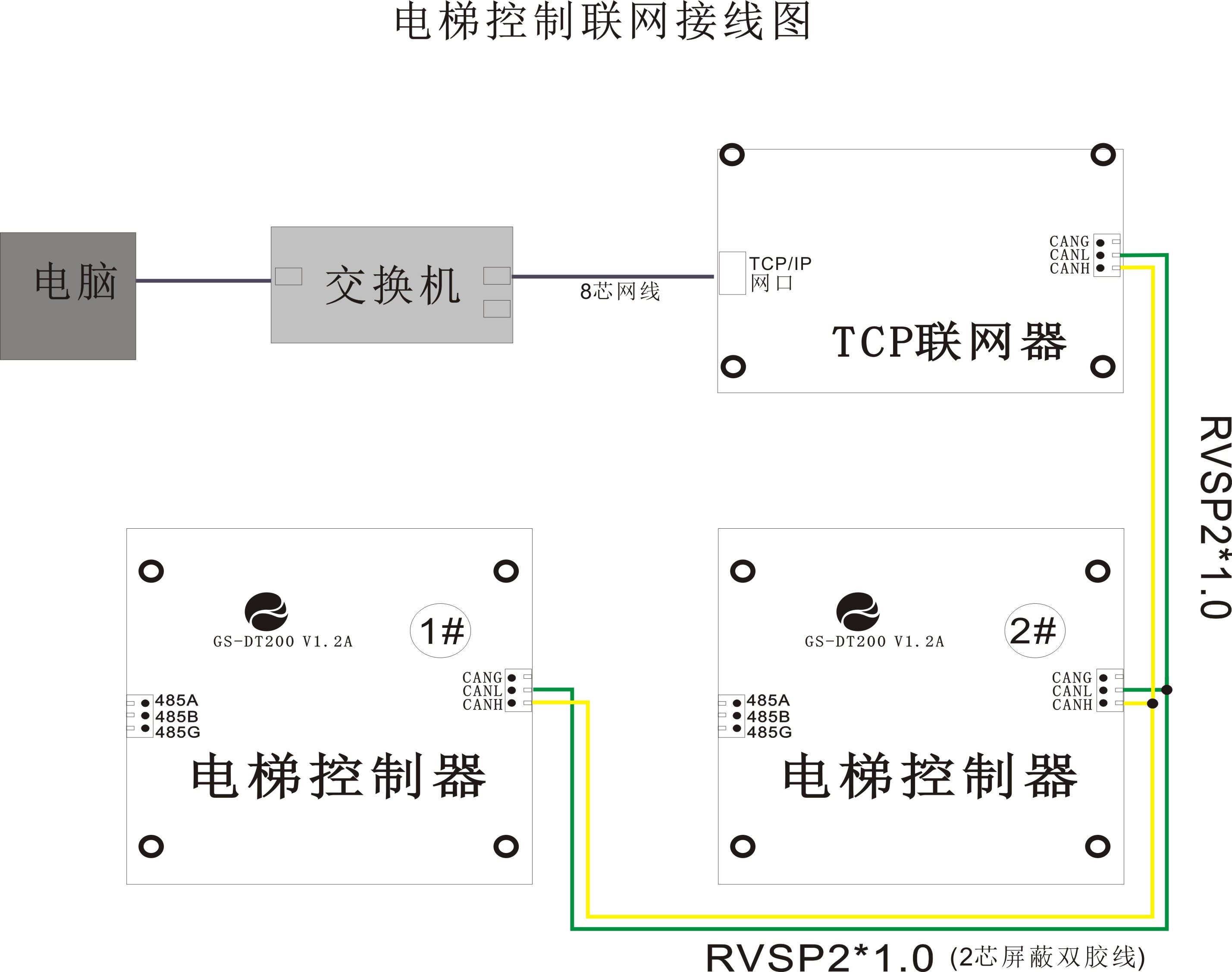

六、 系统安装布线图

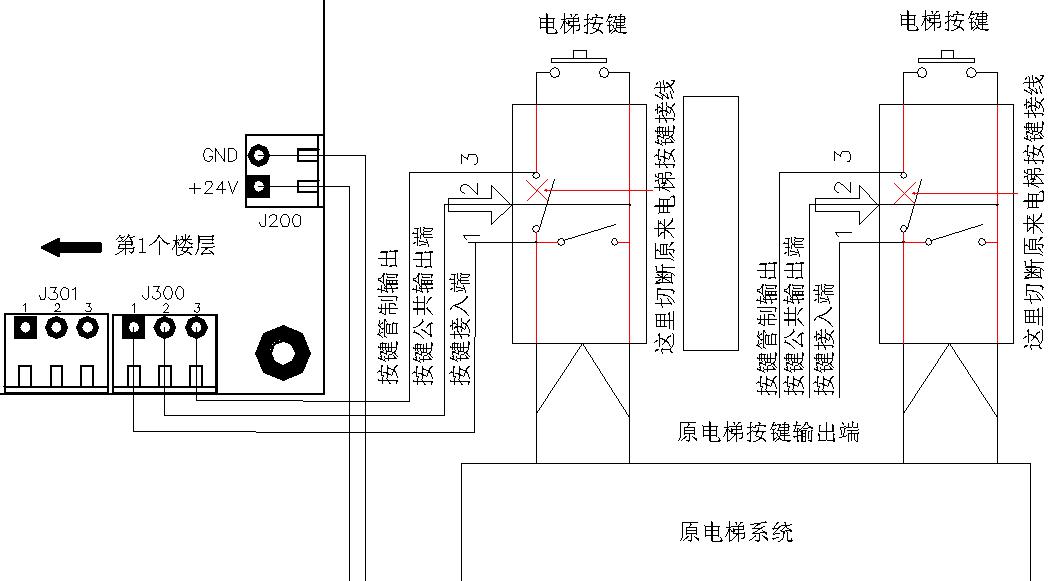

原理说明:方框中的部分等效为楼层扩展板内部结构,电梯受控制系统管制时K1断开,用户无法使用电梯按键,当单层用户刷卡时,K2闭合相当于用户已经按下电梯按键,当多层用户刷卡时K1闭合,等待用户选择目的楼层。当消防状态或者电梯控制系统掉电K1闭合,K2断开,电梯控制系统自动脱离,电梯恢复普通电梯,任何人都能正常使用电梯
